皆さんこんにちは。
福岡県福岡市を拠点に、土木工事を手掛けています株式会社宝建設です。
土木の現場でよく耳にする「墨出し」について、「具体的にどのような作業なのか」「建築の墨出しとは何が違うのか」と疑問や不安を抱くことはありませんか？
工事の基準となる重要な作業だけに、失敗が許されないプレッシャーを感じている方も多いでしょう。しかし、墨出しは正しい手順とコツさえ掴めば、未経験からでも着実にマスターできる技術です。
この記事では、土木工事における墨出しの基礎知識から、正確な基準線の出し方、現場で役立つ道具や記号の意味までを分かりやすく解説します。これから土木業界で活躍したい方や、現場作業の基本をしっかり身につけたい新人の方は、ぜひ参考にしてみてください。
■図面を現場に描く「墨出し」
土木工事の現場において、最初に行われる極めて重要な工程が「墨出し」です。これは、まだ何もない地面や道路に、これから作る構造物の正確な位置や高さを記す作業を指します。この基準がズレてしまうと、その後の施工全てに悪影響が出てしまうため、現場の命運を握る責任ある仕事と言えます。
・実物大の設計図を描く作業
簡単に言えば、紙やデータ上の「設計図」を、実際の現場に「実物大」で書き写す作業です。例えば、運動会でグラウンドに白線を引く場面を想像してみてください。あれと同じように、工事現場という広いキャンバスに「ここを掘る」「ここにコンクリートブロックを置く」という目印をつけていきます。

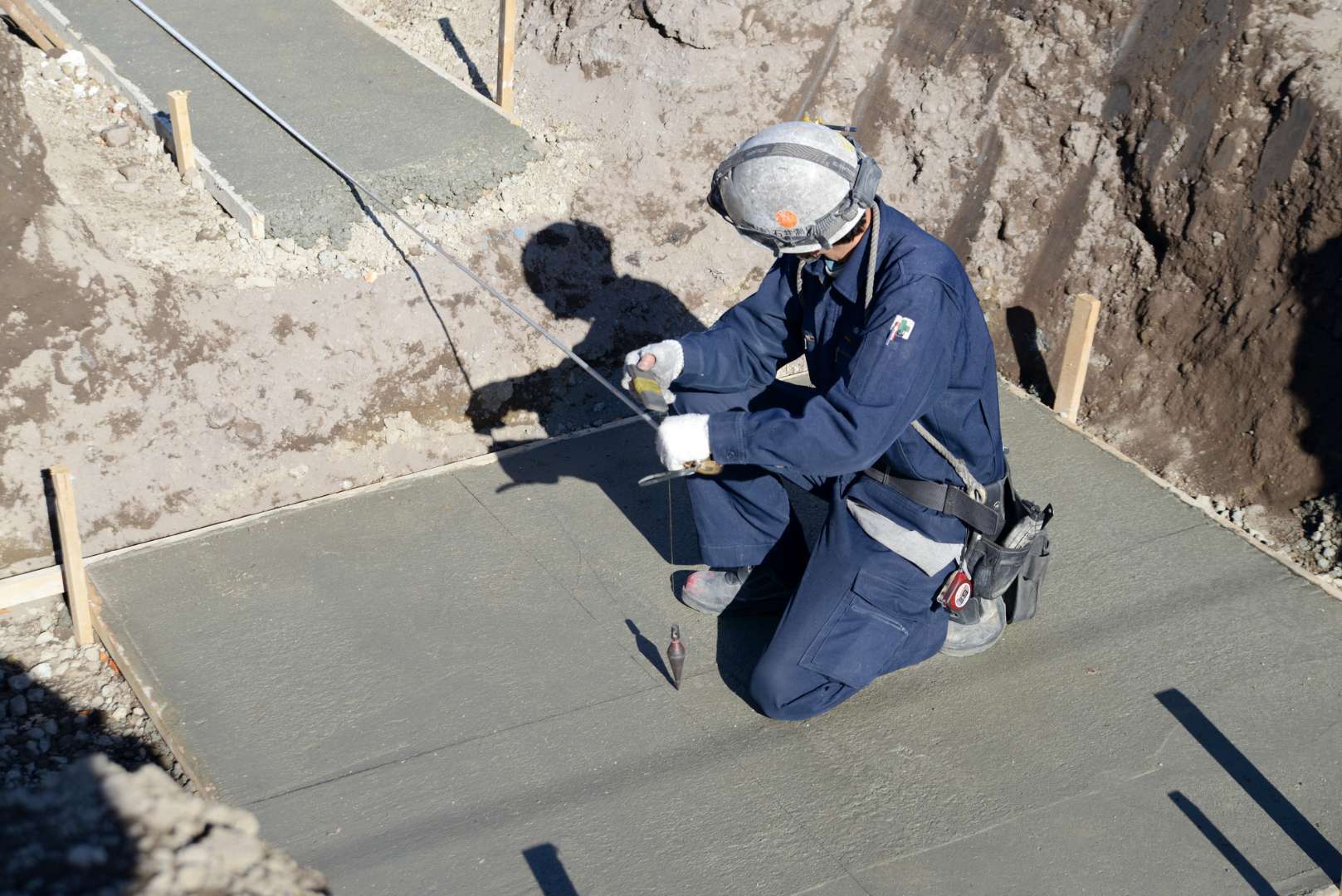

この目印となる線（基準線）があるおかげで、職人たちは迷うことなく重機を動かし、正確な寸法で作業を進めることができます。これには「墨つぼ」という糸にインクを含ませて直線を引く伝統的な道具や、色のついたチョーク、時には最新のレーザー機器などを用いて行います。
・建築と土木の違いを知る
一口に墨出しと言っても、「建築」と「土木」では作業のイメージが少し異なります。ビルや家を建てる「建築」では、すでに出来上がった床や壁に対して、柱の中心線（通り芯）や壁の位置をミリ単位で線引きすることが一般的です。
一方、私たち宝建設が行うような道路や下水道などの「土木」では、何もない広い敷地や道路上で測量機器を使い、位置を割り出すことから始まります。地面に木の杭を打って板を張り、構造物の位置と高さを示す「丁張り（ちょうはり）」という設置物を組む作業も、土木特有の墨出しの一つであり、測量に近い性質を持っています。
■正確な基準線の出し方と手順
土木の墨出しでは、正確な位置を特定するために「基準」となる線を引くことからスタートします。何もない地面にいきなり完成図を描くことはできません。まずは拠り所となる大元の基準を定め、そこから追いかけるように各ポイントを決めていくのが基本的な流れです。
・測量で重要な親墨を決める
全ての基準となる最初の一本や点のことを「親墨（おやずみ）」や「基準墨」と呼びます。土木現場では、測量機器（トータルステーションや光波測距儀など）を使用して、座標データに基づいた正確な位置を地面に落とし込みます。この親墨が数ミリでもズレていると、最終的な構造物の位置や高さが全て狂ってしまうため、最も慎重さと精度が求められる工程です。
・基準線から位置を割り出す

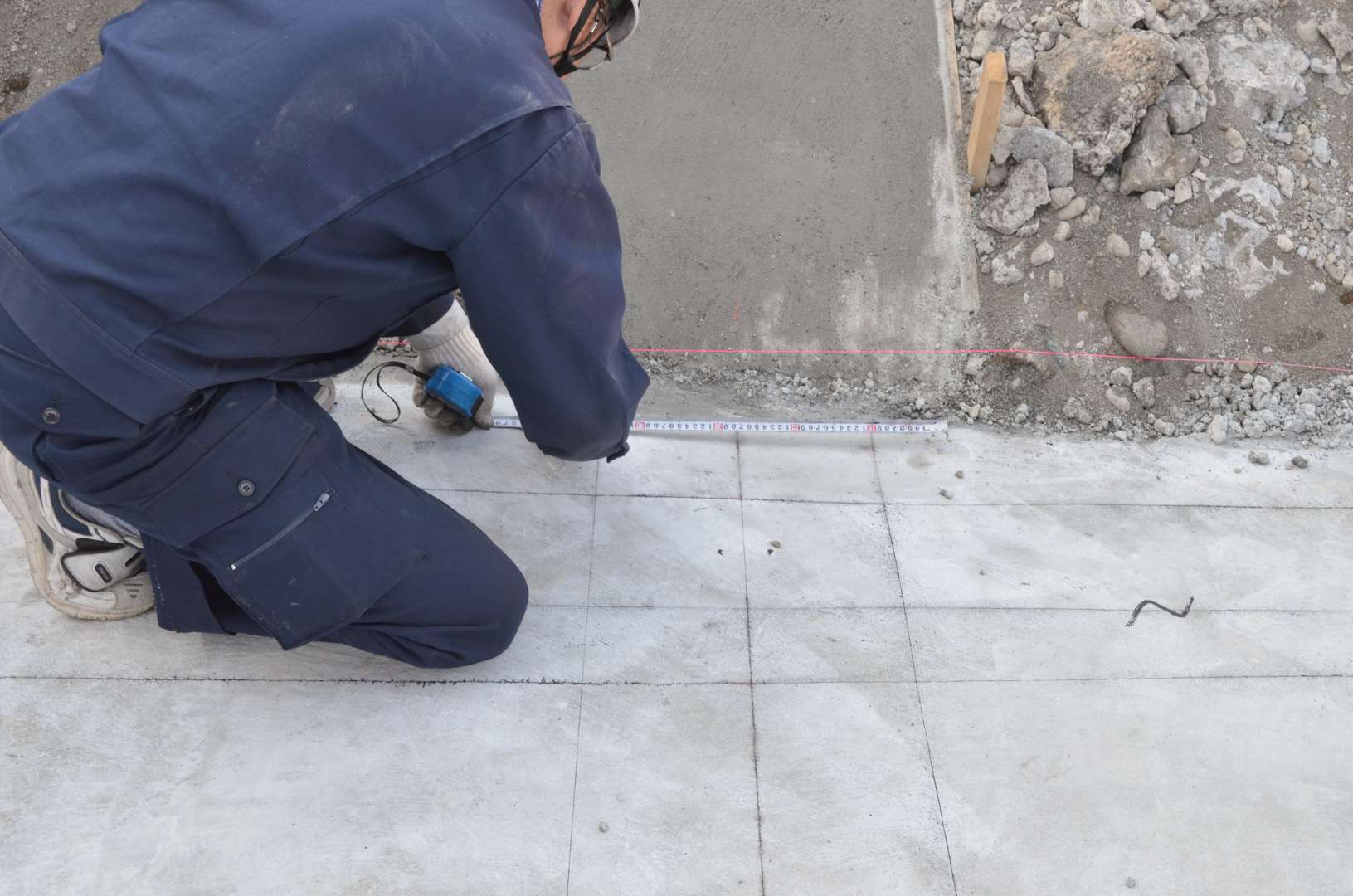

親墨が決まったら、そこをゼロ地点として、設計図に書かれている寸法（距離や角度）を測りながら、必要なラインを次々と引いていきます。これを「小墨（こずみ）出し」などと呼ぶこともあります。例えば、道路の幅を決める場合、中心線となる親墨から左右にそれぞれ3メートル離れた位置に印をつける、といった具合に進めていきます。直角（カネ）を出す作業もこの段階で頻繁に行われます。
・複数人で行う作業フロー

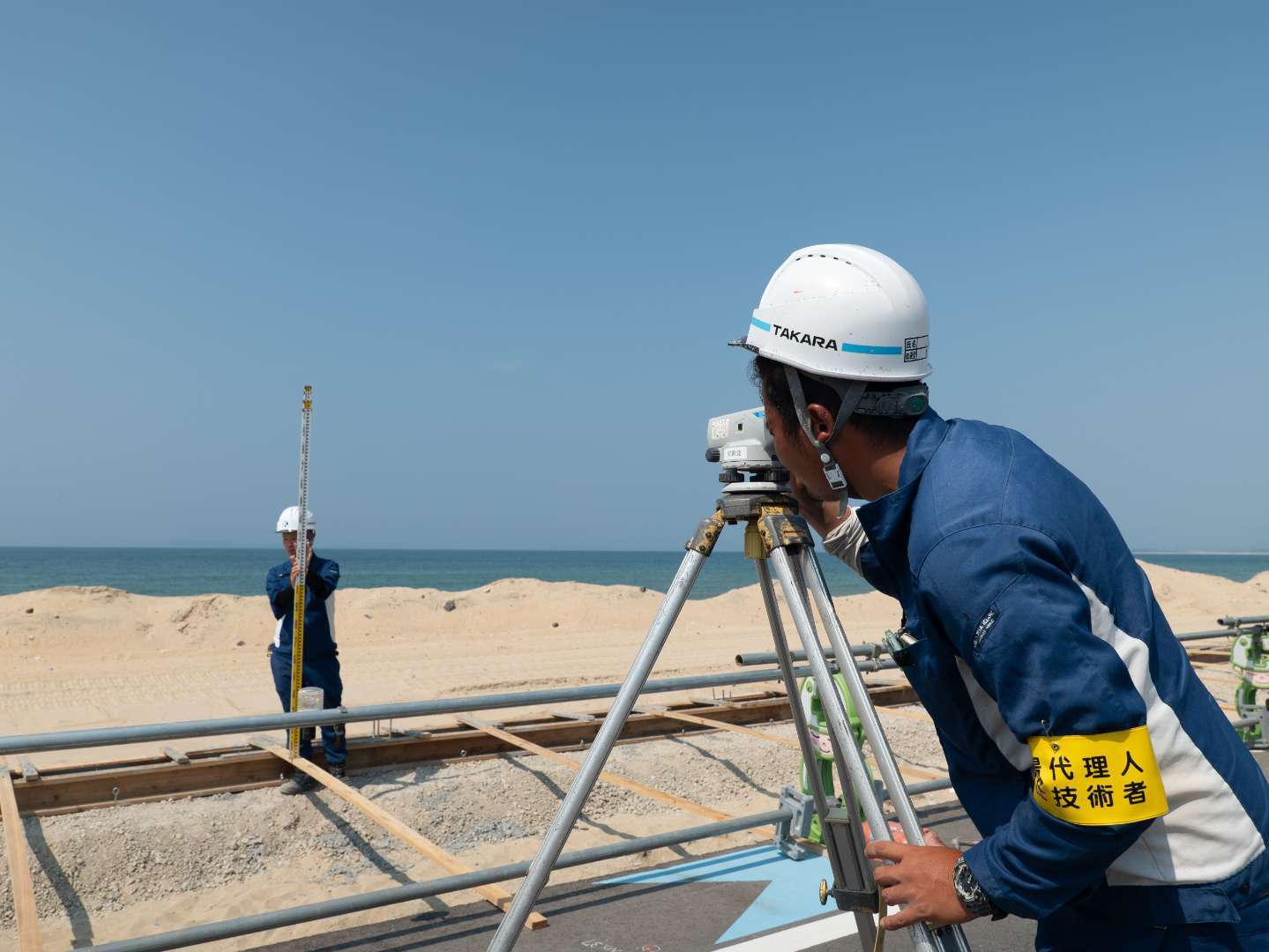

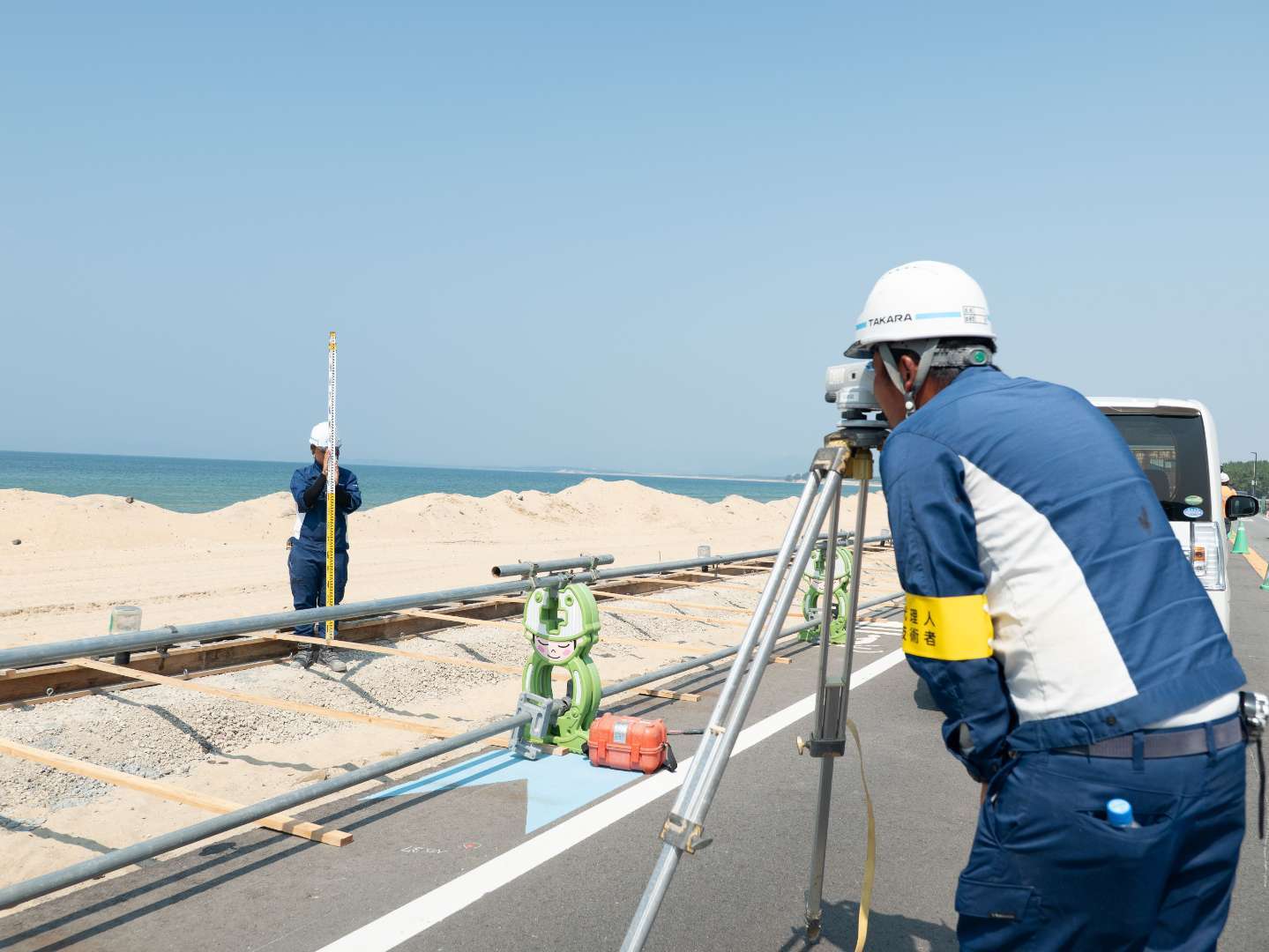

近年の機器は高性能化していますが、土木の墨出しは基本的にチームプレーです。「機械を操作して覗く人」と、指示された場所に「印をつける人（あるいは反射鏡を持つ人）」の2人1組以上で行うのが一般的です。お互いに無線や大きな声で合図を送り合いながら作業を進めるため、コミュニケーション能力も技術と同じくらい重要になります。新人の方は、まず指示通りに印をつける役割から覚えることが多いでしょう。
■現場で役立つ道具と記号
墨出し作業には、用途に応じた様々な道具が使われます。また、地面や構造物に描かれる線や文字には独特の記号が用いられており、これらを理解することが現場に慣れるための第一歩です。ここでは、土木現場で特によく使われる道具と、初心者がまず覚えるべき記号について解説します。
・必須道具の使い分け
アナログな道具の代表格が「墨つぼ」です。これは糸にインク（墨）を含ませてピンと張り、弾くことで直線を引く道具です。短距離の直線を引くのに適しています。一方、長い距離や直角を出したい場合には、レーザー光線でラインを示す「レーザー墨出し器」や、測量機器である「トータルステーション」などが使われます。雨の日や濡れた場所では墨が消えてしまうため、特殊なチョークやペンなど、状況に合わせて道具を選定します。
・よく見る記号を読み解く

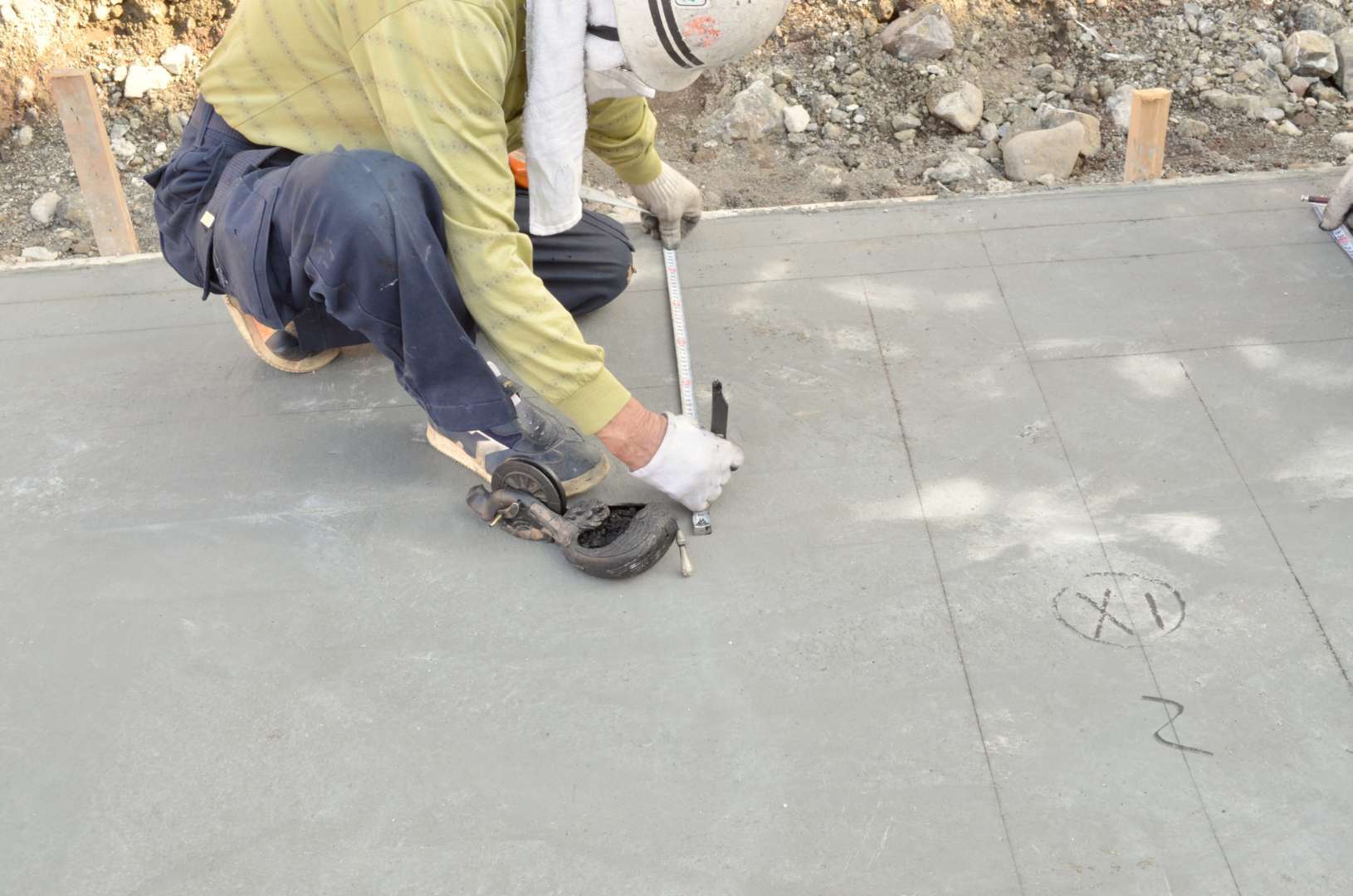

現場の地面には、暗号のような記号がたくさん書かれています。例えば、中心線を表す「芯」という文字や、基準となる高さを示すレベルのマークなどが代表的です。また、実際の壁の位置から10cmや1m離れた場所に線を引く場合、「返り墨（逃げ墨）」としてその距離を数値で書き添えることもあります。これらの記号は、作業員全員が共通の認識を持つための大切なメッセージです。
■効率よく作業を進めるコツ
墨出しは、その後の工事の品質を左右する作業だからこそ、正確さが何よりも優先されます。しかし、現場には工期（スケジュール）があるため、正確さと同時にスピードも求められます。ミスをなくして手戻りを防ぎつつ、効率よく作業を進めるために、プロの現場ではどのような工夫をしているのでしょうか。
・ダブルチェックの徹底
人間が行う作業である以上、どんなに熟練していてもミスは起こり得ます。だからこそ、「1人で完結させない」ことが最大のコツです。数値を読み上げる人と記録する人で声を掛け合い確認する、あるいは計算結果を別の方法で検算するなど、常にダブルチェックを行う体制を整えます。一度間違った位置で工事が進んでしまうと、修正に膨大な時間とコストがかかるため、この確認作業こそが結果的に最短の近道となります。
・ICT活用で効率化する
近年、宝建設をはじめとする先進的な現場では、ICT（情報通信技術）の活用が進んでいます。例えば、3次元データが入った測量機を使えば、1人でも正確な位置出しが可能になる「ワンマン測量」などが実現できます。これにより、人員不足を解消しながら作業時間を短縮し、かつ精度も向上させることができます。新しい技術を積極的に取り入れることで、墨出し作業はよりスマートで快適なものへと進化しています。
■まとめ
墨出しは、何もない地面に図面を描き出し、工事の道しるべを作る非常に重要な工程です。わずかなズレがその後の品質に大きく影響するため、正確さが何よりも求められますが、それだけに構造物が完成した時の達成感はひとしおです。
近年ではICT技術の導入により、作業の効率化や負担軽減が進んでおり、未経験からでも挑戦しやすい環境が整いつつあります。最初は道具の名前や手順を覚えることから始まりますが、現場でのチームワークを通じて少しずつ技術を習得していけば問題ありません。
大きな仕事を支える「墨出し」の技術。まずは現場で実際にその重要性を肌で感じ、一歩ずつプロフェッショナルへの道を歩んでいきましょう。
